LUFTGESCHWINDIGKEITSMESSUNG

Diese Prüfung wird zur Bestimmung der Luftwechselzahl durchgeführt. Damit wird ermittelt, wie oft das Luft­volumen des Reinraumes pro Stunde ausgetauscht wird. Hierzu wird die Luftgeschwindigkeit im Gesamtzu­luftkanal (für den Rainraum) im Messpunkt „MPX" gemessen. Mit dem Kanalquerschnitt wird über den Luft­volumenstrom auf den Luftwechsel im Raum geschlossen. Der Luftwechsel muss >20-fach sein im Reinraum Klasse C.





Die Ermittlung der Strömung ist ein wichtiger Bestandteil in der OQ eines Reinraums. Durch die Vorgaben in dem Lastenheft müssen gewisse Faktoren wie die Luftwechselzahl pro Raum nachgewiesen werden.

Im Folgenden werden unsere drei Messverfahren näher beschrieben.

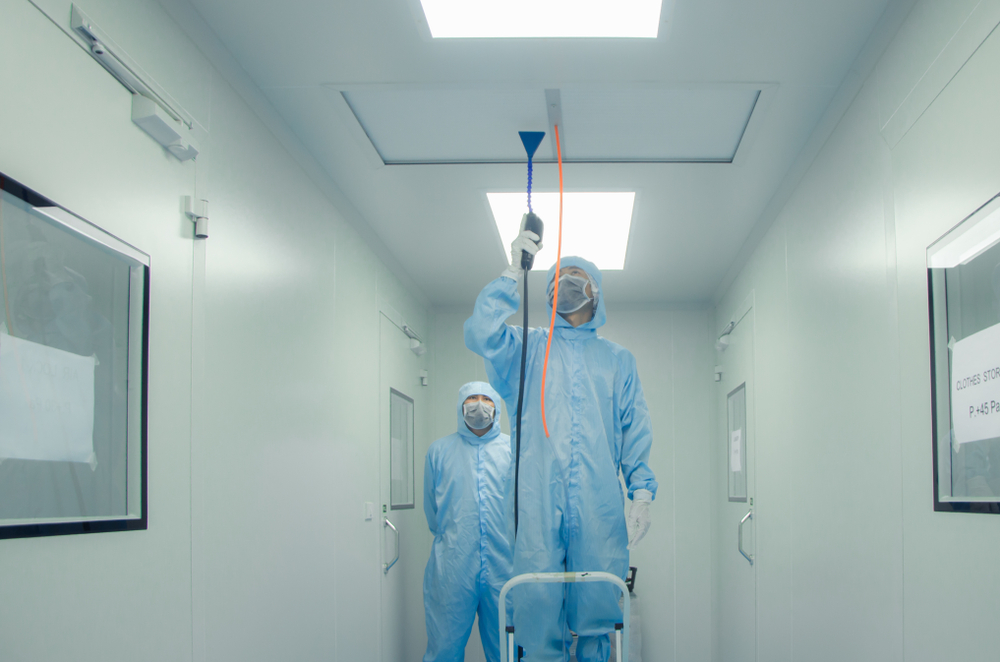

Strömungssonde:



Bei dieser Art der Messung sitzt am vorderen Teil der Sonde ein Hitzdraht.

Dieser wird im Betrieb kontinuierlich aufgeheizt und durch die Strömung des zu messenden Objekts abgekühlt. Der Abstand z.B. zu einem Filter beträgt zwischen 150 mm und 300 mm (abhängig von der Messart).

Durch eine Regelschaltung gewährleistet das Messgerät eine gleichbleibende Temperatur des Drahtes, dabei ist der zugeführte Regelstrom proportional zur Strömungsgeschwindigkeit.



Diese Art von Messung ist für eine laminare Luftströmung bestens geeignet.

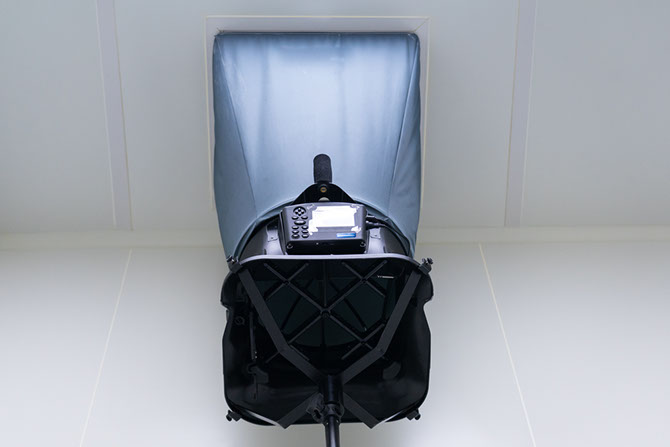

Strömungshaube:



Die Strömungshaube besteht aus einem Anemometer, einer Basis und einer Spannhaube. Aufgrund des eingebauten Anemometers funktioniert dieses Messverfahren im Prinzip genauso wie das oben beschriebene Verfahren zur Strömungssonde.

Durch eine Vielzahl von Hauben sind nahezu alle Größen von Deckenauslässen messbar. Die Deckenauslässe lassen sich zudem auch mit einem montierten Drallauslass messen.



Die Messwerte können direkt vor Ort mit der integrierten Software ausgewertet werden und Aussagen zur Ermittlung der Luftmenge sowie der Luftwechselzahl getroffen werden.

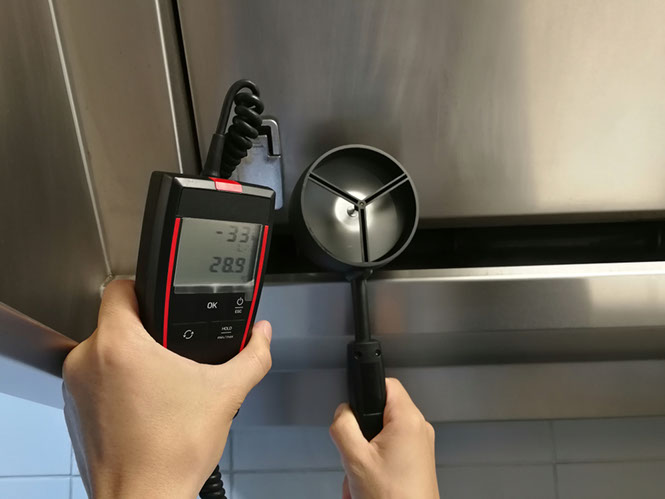

Flügelradanemometer:

Das Messgerät wird in die Strömungsrichtung des Mediums gehalten. Durch die Strömungsgeschwindigkeit erzeugt das Flügelrad eine Drehzahl die proportional zur Strömungsgeschwindigkeit ist.

Dieses Messverfahren eignet sich für mittlere
Strömungsgeschwindigkeiten
