Funk-Datenlogger für Druck / Differenzdruck KP 110-RF

Der schnurlose Funk-Datenlogger KP 110-RF zeichnet Druckverläufe auf und übermittelt diese über weite Distanzen (bis zu 300 m) schnurlos an die Basis-Funkstation BK-RF, welche mit dem PC verbunden ist. Über den PC lassen sich alle Druck-/Differenzdruckverläufe grafisch oder tabellarisch anzeigen, auswerten und ausdrucken. Der Funklogger KP 110-RF ist mit 2 verschiedenen Druck-Messbereichen erhältlich: 0 bis ±1000 Pa und 0 bis ±10 kPa.

Der Funkdatenlogger arbeitet völlig autark und ist nicht auf Fremdspannung angewiesen. Die interne Batterie hält bis zu 3 Jahre. Das Austauschen der Batterie kann direkt vor Ort erfolgen. Der Funklogger KP 110-RF hat die Schutzklasse IP65 und kann somit auch im Außenbereich eingesetzt werden. Um die Reichweite des Funkdatenloggers zu erweitern, können 1 bis 2 Signalverstärker KPR-RF installiert werden. Somit lassen sich Reichweiten bis zu 900 m realisieren. Des Weiteren lassen sich die Funklogger auch als konventionelle Datenlogger betreiben. Hierzu werden die einzelnen Datenlogger einzeln parametriert und nach Ablauf der Aufzeichnung einzeln über die Basis-Funkstation BK-RF ausgelesen.

Vorteile

• zwei verschiedene Druckmessbereiche erhältlich

• hochgenauer Drucksensor

• der Funkdatenlogger zeichnet Druck-Messwerte auf und überträgt diese per Funk (wireless) an die Basisstaion

• interner Speicher von 12.000 Messpunkten

• Gehäuse mit Magnethalterung und optionaler Diebstahlsicherung

• Batteriehaltbarkeit bis zu 3 Jahren

• optional mit Kalibrierzertifikat

Modell

KP 110-IO-RF

KP 111-IO-RF

Ausführung

mit internem

Differenzdrucksensor

mit internem

Differenzdrucksensor

Messbereiche

0 bis ±1000 Pa

0 bis ±10.000 Pa

Genauigkeit

±0,5% v. Mw. ±3Pa

±0,5% v. Mw. ±30Pa

Durch den Anschluss an eine Ethernetbuchse kann das Signal eines Funkfühlers in ein Ethernetsignal umgewandelt werden. Dies kombiniert die flexible Anbringung des Funkfühlers mit der Nutzung des vorhandenen Ethernets auch über lange Übertragungsstrecken hinweg. Das Funk - Ethernet-Gateway KPE-RF erlaubt, die Übertragung über ein bestehendes Ethernet-Netzwerk oder ein speziell erstelltes kabelgebundenes Netzwerk. Mindestens zwei KPE-RF-Geräte sind notwendig um eine Punkt-zu-Punkt-Einzelverbindung herzustellen. Mit bis zu 10 Gateways können außerdem  Multidrop-Verbindungen erstellt werden. Lieferung inkl. Netzgerät , RJ45-Kabel Länge 2 m und Anti-Diebstahl-System-Wandhalterung.

typische Anwendungen ...

• Überwachung des Gebäudeklimas

• Überwachung der Lebensmittel-Kühlkette

• Überwachung bei Produktion, Lagerung und Transport

• Überwachung von Prozessen in Forschung und Entwicklung, in der Pharmaindustrie, Laboren und Krankenhäusern

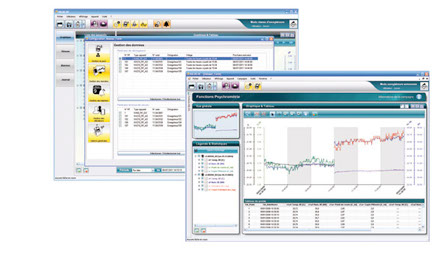

Parametrier- und Auswertesoftware *KILOG-RF*

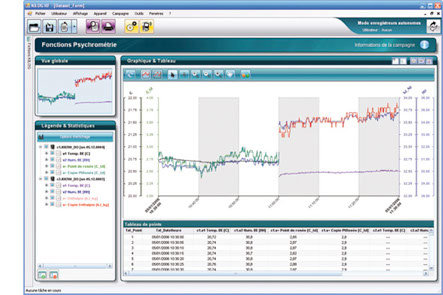

Die Software KILOG-RF ist erforderlich, um ein Funknetzwerk mit den Funkdatenloggern KISTOCK-RF betreiben zu können. Die Installation des Funknetzwerkes ist extrem einfach und kann auch von nicht fachkundigen Personal durchgeführt werden. Die Visualisierung aller Messwertdaten ist sehr anschaulich und einfach zu verstehen. Die Messdaten werden grafisch (Kurvendarstellung) und tabellarisch dargestellt. Auch lassen sich Mittelwerte und Min/Max-Werte einfach per Mausklick anzeigen. Über jeden einzelnen Funklogger können Alarme definiert werden. Die Alarme (z.B. "wenn +200°C überschritten werden") werden mit Datum und Uhrzeit dokumentiert und in der "Alarm-Log-Liste" angezeigt. Jeder Alarm muss manuell quittiert werden. Um Messwertverläufe nachzuweisen, lassen sich sehr bequem PDF-Protokolle ausdrucken, auf denen alle relevanten Daten und Messwerte aufgeführt werden. Es lässt sich sogar das eigene Firmenlogo auf das PDF-Protokoll einbinden.

Die Software KILOG-RF ist erforderlich, um ein Funknetzwerk mit den Funkdatenloggern KISTOCK-RF betreiben zu können. Die Installation des Funknetzwerkes ist extrem einfach und kann auch von nicht fachkundigen Personal durchgeführt werden. Die Visualisierung aller Messwertdaten ist sehr anschaulich und einfach zu verstehen. Die Messdaten werden grafisch (Kurvendarstellung) und tabellarisch dargestellt. Auch lassen sich Mittelwerte und Min/Max-Werte einfach per Mausklick anzeigen. Über jeden einzelnen Funklogger können Alarme definiert werden. Die Alarme (z.B. "wenn +200°C überschritten werden") werden mit Datum und Uhrzeit dokumentiert und in der "Alarm-Log-Liste" angezeigt. Jeder Alarm muss manuell quittiert werden. Um Messwertverläufe nachzuweisen, lassen sich sehr bequem PDF-Protokolle ausdrucken, auf denen alle relevanten Daten und Messwerte aufgeführt werden. Es lässt sich sogar das eigene Firmenlogo auf das PDF-Protokoll einbinden.

Funk / Ethernet - Gateway - Typ KPE-RF

Lieferumfang dieser Position (BK-RF) :

• komplettes Softwarepaket KILOG-RF

• Basis-Funkstation

• Datenkabel für PC

Was benötigt man für eine Funküberwachung?

Um ein Funknetzwerk aufzubauen benötigt man nur die Position BK-RF (Software + Basisstation) und mindestens einen Funkdatenlogger. MEHR NICHT!!

Sie haben die Möglichkeit bis zu 99 weitere Funkdatenlogger in das Netzwerk zu integrieren.

Funksignal-Tester KTC-RF

Der Funksignal-Tester ist ein sehr nützliches Tool um herauszufinden wie hoch die Signalstärke an bestimmten stellen ist, wo Sie Ihre Logger positionieren wollen. Man geht mit dem Signal-Tester an die Stelle wo man den Funklogger positionieren möchte und prüft ob dort überhaupt Empfang ist. Manchmal reicht es schon aus den Funklogger 1 Meter woanders zu platzieren, um einen besseren Empfang zu haben. Um sich unnötiges Ausprobieren und Umpositionieren zu sparen, ist der KTC-RF eine große Hilfe.

interner Speicher

12.000 Messpkte.

12.000 Messpkte.

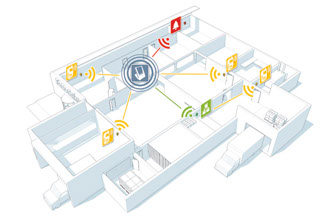

Messdatenerfassungssystem per Funk (wireless)  *KISTOCK-RF*

Noch nie war schnurloses Datenmonitoring so flexibel und einfach wie mit den KIMO Funkdatenloggern der neuen Serie KISTOCK-RF. Das einfach zu bedienende Messsystem bringt Sicherheit sowie Zeit- und Kostenersparnis durch automatisierte Messdaten-Erfassung. Das System ermöglicht bis zu 100 Funkdatenlogger in einem Funknetzwerk zu betreiben. Die batteribetriebenen Funklogger arbeiten autark und benötigen keinen gesonderte Spannungsversorgung. Die Batterien halten mindestens 3 Jahre und lassen sich einfach und vor Ort austauschen. Folgende Parameter lassen sich mit KISTOCK-RF überwachen:

• Temperatur

• relative Feuchtigkeit

• Druck/Differenzdruck

• Signalströme (4-20mA), Signalspannungen (0-10V) und Strom über Stromzange (0 bis 600A)

Die einzelnen Funklogger werden einfach per Wandmontagehalterung oder per Magnethalterung an Ort und Stelle angebracht. Die Messdaten werden per Funk (Reichweite: ca. 300m) an die Basisstation übermittelt. Sollte die Funkleistung für einen oder mehrere Funklogger nicht ausreichen, so lassen sich bis zu 2 Signalverstärker dazwischen schalten. Somit können Reichweiten bis zu 900m realisiert werden. Werden Grenzwerte überschritten, stehen eine Reihe von Alarmierungsmöglichkeiten wie E-Mailalarm (z.B. auf das Handy) oder Alarm-Relais zur Verfügung. Die Alarmmeldung erscheint in der Alarm-Logliste und muss mauell quittiert werden. So ist eine Überwachung des z.B. Lebensmittellagers von zuhause möglich. KISTOCK-RF bietet viele weitere Möglichkeiten!

Alarm-Relais KAL-RF

In dem Alarmgeber KAL-RF befindet sich ein Relais. Der Alarmgeber kann durch ein Alarm, welcher anhand der Software definiert wurde, angesteuert werden. Das Relais kann z.B. eine Alarmleuchte und ein Signalhorn ansteuern.

Funksignal-Verstärker KPR-RF

Den Funksignal-Verstärker KPR-RF kann man zwischen Basisstation und Funklogger schalten. Somit erreicht man eine höhere Reichweite. Es lassen sich sogar bis zu 2 Verstärker in Reihe schalten. Jeder Signalverstärker verlängert die Reichweite um ca. 300m (je nach Signalstörenden Hindernissen wie Wände, Türen, etc.). Der passende Netzstecker wird mitgeliefert.
