Mikromanometer / Staudruckanemometer inkl. Edelstahl-Staurohr - MP 120

Vorteile

• Differenzdruck und Luftgeschwindigkeit

• Einheiten auswählbar

• Autokalibrier-Funktion

• Min/Max- und HOLD Funktion

• einstellbare AUTO-Off Funktion

• verstellbare Hintergrundbeleuchtung

• inkl. Prüfzertifikat

• Transporttasche im Lieferumfang enthalten

Die Mikromanometer der Serie MP120 messen neben kleinsten Differenzdrücken auch Luftgeschwindigkeiten bis 40 m/s. Das MP120 ist klein, handlich und leicht, jedoch verfügt es über eine Genauigkeit von ca. ±0,5 %. Auf dem beleuchteten Display lassen sich der Differenzdruck und die Luftgeschwindigkeit deutlich ablesen. Im Lieferumfang enthalten sind eine praktische Softcase-Transporttasche, 2 x 1m Silikon-Schläuche, ein Edelstahl-Staurohr (TPL-06-0300) und ein Prüfzertifikat.

Fittings - T-Stück - Y-Stück - Fittings

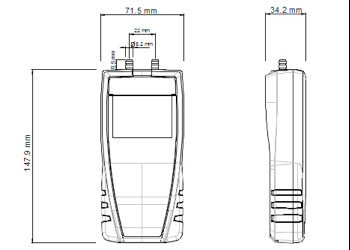

Abmessungen (mm)

Kalibrierzertifikat für Luftgeschwindigkeit

• Kalibrierung von Strömungsmesssonden wie z.B. Hitzdrahtsonden, Flügelradsonden (max. 100mm Ø) und Staudruck-Anemometer

• Ihre Kalibrierung ist in 2-3 Tagen fertig

• Kalibrierpunkte von 0,15 bis ca. 25 m/s möglich

• zweisprachiges Zertifikat : Deutsch und Englisch

• auf Wunsch sind auch DKD (DAkkS) -Kalibrierungen möglich (im Partnerlabor; nicht in unserem Hause)

Dank unseres geeichten Windkanals können wir Strömungsgeschwindigkeiten von 0,15 bis 25 m/s kalibrieren :

Zur Qualitätssicherung für unsere Kunden bieten wir Kalibrierungen für Druck, Luftgeschwindigkeit, Volumenstrom, Feuchte und Temperatur, sowie CO, CO2 und Schallpegel an. Die Kalibrierungen erfolgen unter Beachtung unseres Qualitätsmanagementsystems nach DIN EN ISO 9001:2015.

Schutzhülle für Handmessgeräte mit Magnethalterung - CQ 15

• passend zu KIMO Handmessgeräten der Klassen 50 und 110

• mit praktischer Magnethalterung

• besonders stoßfestes Material

Die praktische Schutzhülle CQ 15 ist ein Muss für jedes Handmessgerät der Klassen 50 und 110. Sie schützt Ihr Messgerät zuverlässig vor Stößen oder wenn Ihr Messgerät aus Versehen runterfällt. Auf der Hinterseite der Kunststoffhülle sind Magnete angebracht, um das Messgerät z.B. an einer Metallwand zu befestigen. So haben Sie die Hände frei.

praktischer Transportkoffer aus ABS - MT 51

• aus stofffestem ABS Kunststoff

• viel Platz für Messgerät und Zubehör

• leichte Ausführung

PVC-Schlauch, glasklar (ideal für permanente Installation)

• ideal für permanente Installationen

• Farbe: glasklar/durchsichtig

Bestellungen:

Suchen Sie den richtigen Innendurchmesser (I.D.) und die richtige Wandstärke aus.

Ein Beispiel:

Innendurchmesser des Schlauches : 6mm

Wandstärke des Schlauches: 2mm

=> wählen Sie "6 x 2 mm"

Unter "Menge" geben Sie die gewünschte Länge in Metern an.

TIPP:

→ Für die meisten KIMO Produkte benötigt man den 5 x 1,5 mm Schlauch !

Druckanschlüsse - Schlauchstutzen

Wann setze ich welches Messprinzip ein?

Die Messung der Raumluftgeschwindigkeit sollte grundsätzlich nur mit thermischen Anemometern (z.B. Hitzdrahtanemometer KIMO VT110) durchgeführt werden. Prinzipiell eignen sich thermische Anemometer zur Messung sehr niedriger Strömungen, etwa von 0,15 bis 1 m/s. Thermische Anemometer funktionieren in der Regel nur bei einer Umgebungstemperatur von 0 bis ca. +50 °C. Außerhalb dieses Temperaturbereichs kommt es zu starken Messabweichungen, da die Regelungselektronik des Hitzdrahtmessprinzips nicht entsprechend ausgelegt ist.

Für Messungen an Zu- oder Abluftöffnungen wie etwa Tellerventilen, eignen sich Flügelradanemometer mit einer möglichst großflächigen Flügelradsonde (z.B. KIMO LV 110). Dabei ist zu beachten, dass bei stark wechselnden Luftgeschwindigkeiten mit Flügelradanemometern hohe Mittelwerte gemessen werden. Hitzdraht- und Flügelradanemometer sind empfindlich gegen staubhaltige Messumgebungen.

Für höhere Luftgeschwindigkeiten (> 3 m/s), hier besonders in Kanalquerschnitten, wird üblicherweise das Prandtl'sche Staurohr in Verbindung mit einem Mikromanometer (z.B. KIMO MP200) eingesetzt. Dieses Messsystem bietet bei einer verhältnismäßig hohen Messgenauigkeit eine unproblematische Handhabung (bis ca. ± 10° Messrichtungsabweichung aus der Strömungsrichtung) und eine Unempfindlichkeit gegen leichte Verschmutzungen und extremer Temperaturen. Mit der richtigen Auslegung des Differenzdrucksensors lassen sich quasi alle Strömungsgeschwindigkeiten > 3 m/s messen. Sogar bis > 100 m/s.

Differenzdruck

Luftgeschwindigkeit

Einheiten

Pa, daPa, mmH2O, InWG

m/s, fpm, km/h

Genauigkeit

± 0,5% v. Mw. ± 2 Pa

± 0,7 m/s

± 0,5% v. Mw. ± 0,3 m/s

Auflösung

1 Pa

0,1 m/s
