Multifunktions-Hygrometer - HD 200

• multifunktional durch steckbare Austauschsonden und Module

• schnurlose Funksonden erhältlich

• Datenloggerfunktion mit 8000 Messpunkten

• bis zu 6 Messungen gleichzeitig

• mit Kalibrierzertifikat

Der Multifunktionsfeuchtemesser ist ein Servicemessgerät für höchste Ansprüche. Durch die austauschbaren Messsonden und Mess-Module ist das Messgerät extrem vielseitig. Neben den Standard-Hygrometersonden stehen auch schnurlose Funksonden zur Verfügung. Ein interner Speicher von 8000 Messpunkten macht das Messgerät zum Temperatur-Feuchte-Datenlogger und ist auch geeignet für Langzeitaufzeichnungen. Ein hochwertiger Aluminium-Tragekoffer, sowie ein Kalibrierzertifikat und Standardzubehör gehören bereits zum Lieferumfang.

Sets

HD 200

HD 200-STD

HD 200-HT

Ausführung

einzelnes Messgerät (ohne Sonde)

Messgerät + Standardsonde

Messgerät + Edelstahlsonde für hohe Temperaturen

Lieferumfang

- HD 200 Messgerät

- Alu-Transportkoffer

- Modul MCT

- Prüfzertifikat

- HD 200 Messgerät

- Standardsonde HR 110

- Alu-Transportkoffer

- Modul MCT

- Kalibrierzertifikat

- HD 200 Messgerät

- Edelstahlsonde HRI 300

- Alu-Transportkoffer

- Modul MCT

- Kalibrierzertifikat

Temperatur

relative Feuchte

absolute Feuchte

Taupunkt

-20 bis +80° C (Standardsonde)

-40 bis +140° C (Edelstahlsonde)

3 bis 98% rF

0 bis 285 g/kg

-50 bis 80° Ctg

Pt100 Klasse 1/3 DIN

Kapazitivsensor

Kapazitivsensor

Temperatur- / Feuchtesonden

Weitere Funktionen : U-Wert, Enthalpie, WBGT-Index,...

Thermoelement Typ-K

Thermoelement Typ-K

Thermoelement Typ-K

-200 bis +1300°C

-100 bis +750°C

-200 bis +400°C

Thermoelemente-Sonden

Eingangskanal Signalstrom

Eingangskanal Signalspannung

Stromzangen

0/4 bis 20 mA

0 bis 10 V

0 bis 20 / 50 / 100 / 200 / 600 A

Strom- / Spannungsmodul

Erklärung zu Taupunktmessungen

Als Taupunkt oder Taupunkttemperatur bezeichnet man die Länge, bei der sich zu einem Gegenstand (bei vorhandener Feuchte) ein Gleichgewichtszustand an kondensierendem oder verdunstendem Wasser einstellt, auf anderen Worten die Kondensatbildung gerade einsetzt.Der Taupunkt einer Probe ist lediglich vom Druck abhängig, wohingegen die relative Feuchte eine von Druck und Temperatur abhängige Größe ist. Luft, die nicht vollständig mit Wasserdampf gesättigt ist, hat eine relative Feuchte kleiner als 100 % und kann - bei unveränderter Temperatur - weiteren Wasserdampf aufnehmen. Nimmt die Temperatur ab, nimmt auch die Aufnahmefähigkeit der Luft für Wasserdampf ab, das heißt, die relative Feuchte (r.F.) steigt an. Beim Taupunkt ist eine relative Feuchte von 100 % erreicht, es kommt also zur Kondensation. Dabei bildet sich auf festen oder flüssigen Grenzflächen ein Niederschlag, der Effekt ist stärker, je geringer die Temperatur der Grenzflächen ist, bzw. je höher die Luftfeuchte ist. Die Taupunktkurve gibt bei gegebenem atmosphärischen Druck, für die jeweilige Temperatur, den Maximalwert von Feuchte an, die Luft (außerhalb der Übersättigung) aufnehmen kann (= 100 % r.F. Kurve). Auch bei anderen Stoffen existiert ein entsprechender Taupunkt. Beispielsweise ist für Kohlenwasserstoffe (wie Erdgas oder Lösemittel) der sogenannte Kohlenwasserstoff-Taupunkt bei manchen Prozessen bedeutsam, entsprechend der Schwefelsäuretaupunkt bei Verbrennungsprozessen.

Kalibrierzertifikat für rel. Feuchte

• hochgenaue Kalibrierung dank unseres Taupunktspiegel*

• Ihre Kalibrierung ist in 1-2 Tagen fertig

• die Kalibrierpunkte von 10 bis 85% r.F. bestimmen Sie

• zweisprachiges Zertifikat : Deutsch und Englisch

• auf Wunsch sind auch DKD (DAkkS) -Kalibrierungen möglich (Lieferzeit ca. 1 Woche)

*Unser Taupunktspiegel ermöglicht uns relative und absolute Feuchte mit der höchstmöglichen Präzision zu kalibrieren. Taupunktspiegel gehören zu den ältesten und genauesten Feuchtemessgeräten. Sie messen die Feuchte direkt und absolut. Unser Michell Taupunktspiegel hat eine Genauigkeit von +/- 0,2 °C Td und arbeitet absolut driftfrei. Im Gegensatz zu den meisten anderen Kalibrierlaboren, die meist mit Salzlösungen kalibrieren, gewährleisten wir in unserem Kalibrierlabor mit unserem Taupunktspiegel die höchstmögliche Genauigkeit. Dank unseres Feuchtegenerators, können wir relative Feuchten von ungefähr 10 bis 85% anfahren. Wie bei allen Kalibrierungen die wir anbieten, kann auch hier der Kunde frei bestimmen, welche und wie viele Kalibrierpunkte angefahren werden. Feuchtesensoren vom Hersteller KIMO-Instruments können wir bei Bedarf nachjustieren.

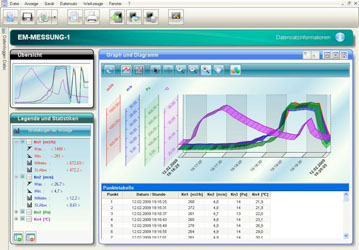

Auswertesoftware für KIMO Handmessgeräte DATALOGGER 10.0

• grafische und tabellarische Darstellung der Messwertdaten

• automatische Sondenerkennung

• Erstellen von PDF-Protokollen mit eigenem Firmenkopf

• alle Seriennummern der Geräte und Sonden und alle Zertifikatsnummern werden erfasst, um volle Nachführbarkeit zu gewährleisten

• Datensätze vorab planbar

• Hinzufügen von Rechenfunktionen (Rechenkanal) möglich

• für alle Messreihen werden Min/Max-Werte sowie Mittelwerte angezeigt

• u.v.m...

gesättigte Salzlösung zum Kalibrieren von Feuchtesonden - KSH

Die Behälter haben eine Öffnung für Ø 13mm Feuchtesonden. Somit lassen sich fast alle KIMO Feuchtesonden auf die Genauigkeit kontrollieren. Einfach den Fühler in den KSH Behälter stecken und den Messwert ablesen. Der Messert muss entsprechend 11, 44 oder 85% rF ergeben, je nachdem welche Salzlösung man zum Kalibrieren einsetzt.

Modell

KSH-11

KSH-44

KSH-85

Feuchtewert

gesättigte Salzlösung mit 11% rF

gesättigte Salzlösung mit 44% rF

gesättigte Salzlösung mit 85% rF

Anwendungsbeispiel

praktischer Transportkoffer aus ABS - MT 51

• aus stofffestem ABS Kunststoff

• viel Platz für Messgerät und Zubehör

• leichte Ausführung

praktische Schutzhülle für KIMO Handmessgeräte der Klasse 200

• äußerst stossfest

• mit Magnethalter

• mit praktischem Aufsteller

• mit Schultergurt

Temperatur- / Feuchtesonden (auch als schnurlose Funksonden)

Alle KIMO Hygrosonden sind Kombisonden und beinhalten einen Kapazitivfeuchtesensor und einen Pt100 Temperatursensor. Neben Temperatur und relative Feuchte, lassen sich mit den Feuchtefühlern auch absolute Feuchte, Taupunkt und Enthalpie messen. Die Handfühler der Serie HRI 300 haben einen extralangen Edelstahlfühler, der es erlaubt Temperatur und Feuchte bei bis zu +180°C zu messen.

Die schnurlosen Funksonden sind batteriebetrieben und funken das Messsignal in Echtzeit zum Handmessgerät. Die Taste auf der Funksonde dient nicht nur zum Ein-und Ausschalten, sondern auch zum manuellen Messpunkte setzen.

Modell

HR 110

HR 110-RF

HRI 300

HRI 300-RF

Ausführung

Kunststoffsonde, Länge: 110 mm

Kunststoffsonde, Länge: 110 mm

FUNKSONDE (schnurlos)

Edelstahlsonde, Länge: 300 mm

Edelstahlsonde, Länge: 300 mm

FUNKSONDE (schnurlos)

Messbereiche

-20 bis +80 °C

3 bis 98% rF

-20 bis +80 °C

3 bis 98% rF

-40 bis +180 °C

3 bis 98% rF

-40 bis +180 °C

3 bis 98% rF

Temperatur- / Feuchtesonden (auch als schnurlose Funksonden)

Hygrosensor : kapazitiver Sensor

Temperatursensor : Pt100 Klasse 1/3 DIN

Kompatibel mit ...

Die Feuchtesonden HR 110 und HRI 300 sind kompatibel mit folgenden KIMO Messgeräten:

• HD 200

• AMI 300

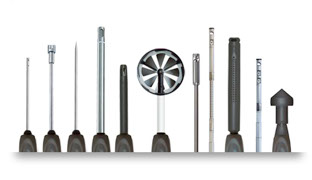

riesen Auswahl an weiteren Messsonden ...

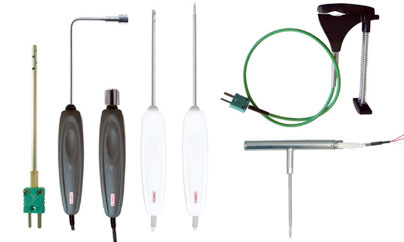

Temperaturfühler

Große Auswahl an Temperaturfühler mit verschiedenen Eigenschaften ...

• Edelstahlfühler für allgemeinen Gebrauch

• Einstechfühler

• Oberflächen-Kontaktfühler

• Fühler für Umgebungstemperatur

• Kreuzbandfühler

• Rohranlegefühler (auch mit Klettbandverschluss)

• uvm ...

Auswahl

Zur Auswahl stehen Widerstandsfühler (Pt100) und Thermoelementfühler.

Auswahl und technische Eigenschaften entnehmen Sie bitte den Datenblättern:

• Auswahl Widerstandsfühler / Pt100-Sonden = DATENBLATT

• Auswahl Thermoelementfühler = DATENBLATT

große Auswahl an mobilen Temperatursonden / Funksonden

Steckmodul für Strom / Spannung und Stromzangen – MCT

 Parameter

Signalspannung

Signalstrom

Strom über Stromzangen

Bereiche

0 bis 10 V

0/4 bis 20 mA

0 bis 20/50/100/200/600 A

Steckbares Messmodul mit 2 Eingangskanälen für Strom- / Spannungssignale und für Stromzangen

 MCT ist kompatibel mit ...

• AMI 300

• MP 200

• VT 200

• TM 200

• HD 200

• AQ 200

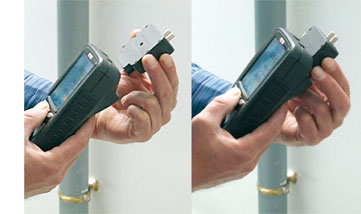

 einfach Mess-Modul aufstecken ... und messen!

Steckmodul für Thermoelemente - MTC4

 Thermoelement

Typ-K

Typ-J

Typ-T

Messbereich

-200 bis +1300 °C

-100 bis +750 °C

-200 bis +400 °C

Steckbares Mess-Modul mit 4 Thermoelementeingänge

 MCT ist kompatibel mit ...

• AMI 300

• MP 200

• VT 200

• TM 200

• HD 200

• AQ 200

 einfach Mess-Modul aufstecken ... und messen!
