Flügelradanemometer der Serie LV100

Das Flügelrad- Anemometer der Serie LV100 misst Luftgeschwindigkeit, Volumenstrom und Temperatur. Zur Auswahl stehen Flügelradsonden in drei verschiedenen Größen. Das kalibrierte Messgerät ist trotz seiner hohen Genauigkeit klein, leicht und kompakt. Das LV100 verfügt über viele Funktionen wie zB. Min/Max, HOLD, Volumenstromberechnung, Auto-OFF, uvm. Auf dem großen hintergrundbeleuchteten LC-Display lassen sich alle Messwerte deutlich ablesen.

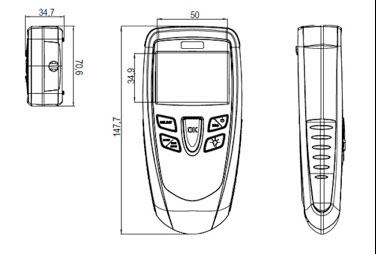

Abmessungen (mm)

Kalibrierzertifikat für Luftgeschwindigkeit

• Kalibrierung von Strömungsmesssonden wie z.B. Hitzdrahtsonden, Flügelradsonden (max. 100mm Ø) und Staudruck-Anemometer

• Ihre Kalibrierung ist in 2-3 Tagen fertig

• Kalibrierpunkte von 0,15 bis ca. 25 m/s möglich

• zweisprachiges Zertifikat : Deutsch und Englisch

• auf Wunsch sind auch DKD (DAkkS) -Kalibrierungen möglich (im Partnerlabor; nicht in unserem Hause)

Dank unseres geeichten Windkanals können wir Strömungsgeschwindigkeiten von 0,15 bis 25 m/s kalibrieren :

Modell

LV 101

LV 107

LV 110

Einheiten

m/s, fpm, km/h

m/s, fpm, km/h

m/s, fpm, km/h

Messbereiche

0,8 bis 3 m/s

3 bis 25 m/s

0,3 bis 3 m/s

3 bis 35 m/s

0,3 bis 3 m/s

3 bis 35 m/s

Genauigkeit

± 3% v.Mw. ± 0,1 m/s

± 1% v.Mw. ± 0,3 m/s

± 3% v.Mw. ± 0,1 m/s

± 1% v.Mw. ± 0,3 m/s

± 3% v.Mw. ± 0,1 m/s

± 1% v.Mw. ± 0,3 m/s

Zur Qualitätssicherung für unsere Kunden bieten wir Kalibrierungen für Druck, Luftgeschwindigkeit, Volumenstrom, Feuchte und Temperatur, sowie CO, CO2 und Schallpegel an. Die Kalibrierungen erfolgen unter Beachtung unseres Qualitätsmanagementsystems nach DIN EN ISO 9001:2008.

praktische Schutzhülle für KIMO Handmessgeräte der Klasse 100

• äußerst stossfest

• mit Magnethalterung

• mit praktischem Aufsteller

Modelle

• LV 101 Flügelraddurchmesser = Ø14mm

• LV 107 Flügelraddurchmesser = Ø70mm

• LV 110 Flügelraddurchmesser = Ø100mm

Auflösung

0,1 m/s

0,1 m/s

0,01 m/s

0,1 m/s

Messprinzip der Flügelradsensoren (Hall Effekt Sensor)

Der Luftstrom, der das Flügelrad antreibt, erzeugt eine Drehbewegung der Welle des Flügelradsensors, auf der auch eine 8-polige Magnetscheibe sitzt. Der Hall Effekt Sensor, der nahe an der Magnetscheibe angebracht ist, erkennt das magnetische Feld der Magnetscheibe und setzt es in eine elektrische Frequenz um. Die Frequenz verhällt sich proportional zur Rotationsgeschwindigkeit der Welle. Somit kann die Luftgeschwindigkeit, bzw. der Volumenstrom berechnet werden. Signal Chronologie erkennt die Drehrichtung.

Unsere Flügelradanemometer eignen sich zur Messung schwacher Strömungen, halten aber wegen ihres Leerlaufs auch schnelle Strömungen aus. Unsere Handmessgeräte sieht man haupsächlich im professionellen Einsatz unter anderem in der Lüftungs-/ Klima- und Heizungstechnik.

Große Flügelrad-Durchmesser (Ø 70 mm, Ø 100 mm) eignen sich für die Messung von turbulenten Strömungen (z.B. an Austrittsgittern) bei kleineren bis mittleren Geschwindigkeiten. Kleine Flügelrad-Durchmesser eignen sich vor allem bei Messungen in Kanälen, wobei der Kanalquerschnitt etwa 100 Mal größer sein sollte als der angeströmte Sondenquerschnitt.

Wann setze ich welches Messprinzip ein?

Die Messung der Raumluftgeschwindigkeit sollte grundsätzlich nur mit thermischen Anemometern (z.B. Hitzdrahtanemometer KIMO VT100) durchgeführt werden. Prinzipiell eignen sich thermische Anemometer zur Messung sehr niedriger Strömungen, etwa von 0,15 bis 1 m/s. Thermische Anemometer funktionieren in der Regel nur bei einer Umgebungstemperatur von 0 bis ca. 50 °C. Außerhalb dieses Temperaturbereichs kommt es zu starken Messabweichungen, da die Regelungselektronik des Hitzdrahtmessprinzips nicht entsprechend ausgelegt ist.

Für Messungen an Zu- oder Abluftöffnungen wie etwa Tellerventilen, eignen sich Flügelradanemometer mit einer möglichst großflächigen Flügelradsonde (z.B. KIMO LV 110). Dabei ist zu beachten, dass bei stark wechselnden Luftgeschwindigkeiten mit Flügelradanemometern hohe Mittelwerte gemessen werden. Hitzdraht- und Flügelradanemometer sind empfindlich gegen staubhaltige Messumgebungen.

Für höhere Luftgeschwindigkeiten (> 3 m/s), hier besonders in Kanalquerschnitten, wird üblicherweise das Prandtl'sche Staurohr in Verbindung mit einem Mikromanometer (z.B. KIMO MP200) eingesetzt. Dieses Messsystem bietet bei einer verhältnismäßig hohen Messgenauigkeit eine unproblematische Handhabung (bis ca. ± 10° Messrichtungsabweichung aus der Strömungsrichtung) und eine Unempfindlichkeit gegen leichte Verschmutzungen und extremer Temperaturen. Mit der richtigen Auslegung des Differenzdrucksensors lassen sich quasi alle Strömungsgeschwindigkeiten > 3 m/s messen. Sogar bis > 100 m/s.

Teleskopverlängerung - RTS

knickbare Teleskopverlängerung für alle KIMO Messsonden mit Handgriff

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.

Volumenstrommesstrichter für Ø100mm Flügelradsonden - K85

Volumenstrom

Abmessungen

Gewicht

10 bis 400 m³/h

350 x 350 mm | Höhe: 450

1010 g

Messprinzip

Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.

Technische Daten

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.

Volumenstrommesstrichter für Ø100mm Flügelradsonden - K25

...aus superleichtem GFK

10 bis 400 m³/h

200 x 200 mm | Höhe: 330

800 g

10 bis 400 m³/h

200 x 200 mm | Höhe: 330

800 g

Technische Daten
